কিভাবে IFM LK3122 ইন্ডাস্ট্রিয়াল অটোমেশনে লিকুইড লেভেল মনিটরিং উন্নত করতে পারে

ভাসমান আলোনির্ভরযোগ্য সেন্সিং এবং কন্ট্রোল সমাধান খুঁজছেন নির্মাতাদের জন্য শিল্প অটোমেশন উপাদান প্রদান করে। দIFM LK3122ইলেকট্রনিক লেভেল সেন্সর ক্যাপাসিটিভ লিকুইড লেভেল ডিটেকশন, কনফিগারেবল সুইচিং ফাংশন, এনালগ আউটপুট এবং আইও-লিঙ্ক কমিউনিকেশন অফার করে, এটি শিল্প সরঞ্জামে সামঞ্জস্যপূর্ণ তরল নিরীক্ষণের জন্য একটি ব্যবহারিক বিকল্প তৈরি করে।

IFM LK3122 হল একটি ইলেকট্রনিক স্তরের সেন্সর যা জল, জল-ভিত্তিক কুল্যান্ট, তেল এবং অনুরূপ তরল যুক্ত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে৷ এর 264 মিমি প্রোব একটি 195 মিমি সক্রিয় সেন্সিং পরিসীমা অন্তর্ভুক্ত করে, যখন এর কনফিগারযোগ্য সুইচিং আউটপুট এবং এনালগ আউটপুট বিভিন্ন পর্যবেক্ষণ এবং নিয়ন্ত্রণ প্রয়োজনীয়তা সমর্থন করে। 18-30 V DC অপারেটিং ভোল্টেজ এবং IO-Link যোগাযোগের সাথে, সেন্সরটিকে উপযুক্ত অটোমেশন আর্কিটেকচারে একত্রিত করা যেতে পারে। এই নির্দেশিকাটি তার কাজের নীতি, গুরুত্বপূর্ণ প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন বিবেচনা, ইনস্টলেশনের প্রয়োজনীয়তা, এবং প্রকৌশলী এবং ক্রয়কারী দলগুলিকে তাদের সরঞ্জামের সাথে মেলে কিনা তা নির্ধারণ করতে সহায়তা করার জন্য নির্বাচনের মানদণ্ড ব্যাখ্যা করে।

সূচিপত্র

1. IFM LK3122 কি?
2. সেন্সর কিভাবে কাজ করে?
3. মূল প্রযুক্তিগত বিশেষ উল্লেখ
4. প্রধান বৈশিষ্ট্য এবং সুবিধা
5. সাধারণ শিল্প অ্যাপ্লিকেশন
6. ইনস্টলেশন এবং কনফিগারেশন বিবেচনা
7. কীভাবে ডান স্তরের সেন্সর নির্বাচন করবেন
8. রক্ষণাবেক্ষণ এবং সমস্যা সমাধান
9. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
10. উপসংহার

IFM LK3122 কি?

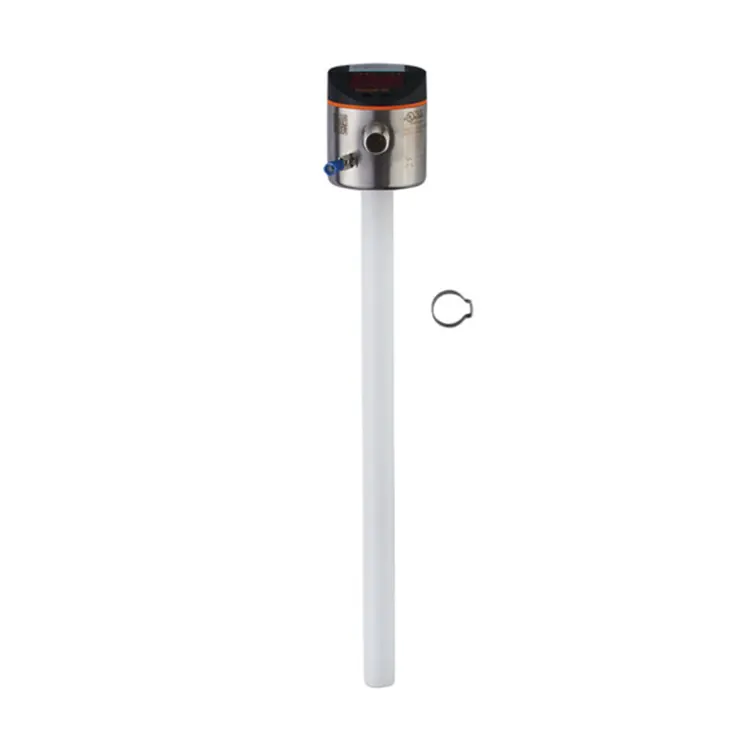

IFM LK3122 হল একটি ইলেকট্রনিক স্তরের সেন্সর যা ifm ইলেকট্রনিক দ্বারা নির্মিত। একটি প্রচলিত ফ্লোট সুইচের বিপরীতে যা প্রাথমিকভাবে একটি যান্ত্রিক অবস্থান সনাক্ত করে, এই মডেলটি তার সেন্সিং প্রোবের সাথে সামঞ্জস্যপূর্ণ তরল স্তরের পরিবর্তনগুলি সনাক্ত করতে একটি ক্যাপাসিটিভ পরিমাপের নীতি ব্যবহার করে।

সেন্সরটি জল, জল-ভিত্তিক কুলিং লুব্রিকেন্ট, তেল, তেল-ভিত্তিক মিডিয়া এবং অনুরূপ বৈশিষ্ট্যযুক্ত তরল যুক্ত অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট। এর ইলেকট্রনিক আউটপুটগুলি পরিমাপ করা স্তরকে শিল্প পর্যবেক্ষণ এবং নিয়ন্ত্রণ প্রক্রিয়াগুলিতে অন্তর্ভুক্ত করার অনুমতি দেয়।

রক্ষণাবেক্ষণ প্রকৌশলী, ইকুইপমেন্ট ইন্টিগ্রেটর এবং অটোমেশন সিস্টেম ডিজাইনারদের জন্য, প্রধান বিবেচনা কেবল মডেল নম্বর নয়। সেন্সরের সক্রিয় পরিসর, তরল সামঞ্জস্যতা, তাপমাত্রার সীমা, আউটপুট কনফিগারেশন এবং ইনস্টলেশনের শর্তগুলি প্রকৃত অ্যাপ্লিকেশনের সাথে মেলে কিনা।

ক্রেতারা ফ্লোটিং লাইট থেকে IFM LK3122 পণ্যের তথ্য পর্যালোচনা করতে পারেন এবং অর্ডার দেওয়ার আগে প্রস্তুতকারকের ডকুমেন্টেশনের সাথে তালিকাভুক্ত বিবরণের তুলনা করতে পারেন।

সেন্সর কিভাবে কাজ করে?

ক্যাপাসিটিভ স্তর পরিমাপ সেন্সিং উপাদানের চারপাশে একটি মাধ্যমের উপস্থিতির সাথে সম্পর্কিত বৈদ্যুতিক ক্যাপাসিট্যান্সের পরিবর্তনের উপর নির্ভর করে। প্রোবের সাথে তরল স্তরের পরিবর্তনের সাথে সাথে সেন্সর সংশ্লিষ্ট বৈদ্যুতিক প্রতিক্রিয়া মূল্যায়ন করে এবং স্তর-সম্পর্কিত পরিমাপ নির্ধারণ করে।

LK3122 একটি নিয়ামক বা মনিটরিং সিস্টেমে দরকারী তথ্য প্রেরণের জন্য কনফিগারযোগ্য আউটপুট প্রদান করে। ইনস্টলেশন এবং পরামিতি সেটিংসের উপর নির্ভর করে, এই সংকেতগুলি স্তর পর্যবেক্ষণ, থ্রেশহোল্ড সনাক্তকরণ এবং স্বয়ংক্রিয় সরঞ্জাম প্রতিক্রিয়া সমর্থন করতে পারে।

এর আউটপুট বিকল্পগুলি বোঝা

• ডিজিটাল সুইচিং আউটপুট:থ্রেশহোল্ড-ভিত্তিক ক্রিয়াগুলিকে সমর্থন করে, যেমন সিগন্যালিং যখন পরিমাপ করা স্তর একটি কনফিগার করা সেট পয়েন্টে পৌঁছে।
• এনালগ আউটপুট:সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ সরঞ্জামের জন্য একটি কনফিগারযোগ্য বর্তমান বা ভোল্টেজ সংকেত প্রদান করে।
• IO-লিংক:একটি সামঞ্জস্যপূর্ণ IO-Link মাস্টারের মাধ্যমে সমর্থিত ডিজিটাল যোগাযোগ, ডিভাইস সনাক্তকরণ, প্যারামিটারাইজেশন এবং ডায়াগনস্টিক ফাংশন সক্ষম করে।

এই ফাংশনগুলি সিস্টেম ডিজাইনারদের একটি উপযুক্ত ইন্টিগ্রেশন পদ্ধতি বেছে নেওয়ার অনুমতি দেয় যে প্রতিটি ইনস্টলেশন একই সাথে সমস্ত উপলব্ধ আউটপুট ব্যবহার করবে।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

কেনার আগে প্রযুক্তিগত তথ্য পর্যালোচনা করা সেন্সর এবং লক্ষ্য মেশিনের মধ্যে অমিল প্রতিরোধ করতে সাহায্য করে। নিম্নলিখিত সারণীটি IFM LK3122-এর জন্য প্রকাশিত গুরুত্বপূর্ণ স্পেসিফিকেশনের সংক্ষিপ্ত বিবরণ দেয়।

গুরুত্বপূর্ণ:সেন্সরের অনুমোদিত মাঝারি তাপমাত্রা তরল এবং ইনস্টলেশন আনুষাঙ্গিক উপর নির্ভর করে। জল এবং জল-ভিত্তিক কুল্যান্টগুলির জন্য, প্রকাশিত পরিসীমা হল 0–35°C, নির্দিষ্ট E43100 জলবায়ু টিউব ব্যবহার করে 35-65°C সম্ভব। তেলের জন্য, প্রকাশিত পরিসীমা হল 0-70°C। সম্পূর্ণ অপারেটিং শর্ত এবং বিধিনিষেধের জন্য অফিসিয়াল IFM পণ্য পৃষ্ঠা এবং প্রযুক্তিগত ডকুমেন্টেশনের সাথে পরামর্শ করুন।

প্রধান বৈশিষ্ট্য এবং সুবিধা

বেশ কিছু বৈশিষ্ট্য LK3122 কে শিল্প তরল পর্যবেক্ষণ প্রকল্পের জন্য মূল্যায়নের যোগ্য করে তোলে।

1. একাধিক আউটপুট সম্ভাবনা

একটি সুইচিং আউটপুট, একটি এনালগ আউটপুট এবং IO-Link যোগাযোগের সমন্বয় ইঞ্জিনিয়ারদের বিভিন্ন ইন্টিগ্রেশন বিকল্প দেয়। উপযুক্ত কনফিগারেশন নিয়ামক, পর্যবেক্ষণের প্রয়োজনীয়তা এবং নির্বাচিত পরামিতিগুলির উপর নির্ভর করে।

2. কনফিগারযোগ্য সুইচিং ফাংশন

সেট পয়েন্ট এবং রিসেট পয়েন্ট নির্দিষ্ট সমন্বয় পরিসীমা মধ্যে কনফিগার করা যেতে পারে. এটি এমন অ্যাপ্লিকেশনগুলিকে সমর্থন করে যেখানে একটি নিয়ামককে কেবল একটি পরিমাপ প্রদর্শনের পরিবর্তে একটি সংজ্ঞায়িত তরল স্তরে সাড়া দিতে হবে।

3. একটি সংজ্ঞায়িত সক্রিয় পরিমাপ অঞ্চল

195 মিমি সক্রিয় পরিসর ইঞ্জিনিয়ারদের কমপ্যাক্ট ট্যাঙ্ক এবং সরঞ্জাম জলাধারে প্রোব বসানোর পরিকল্পনা করতে সহায়তা করে। সঠিক পজিশনিং অপরিহার্য কারণ নিষ্ক্রিয় বিভাগগুলি সক্রিয় অঞ্চলের মতো একই পরিমাপ ফাংশন প্রদান করে না।

4. শিল্প ইন্টিগ্রেশন

এর 18-30 V DC সরবরাহ এবং কনফিগারযোগ্য আউটপুট বিকল্পগুলি LK3122 কে সামঞ্জস্যপূর্ণ অটোমেশন সিস্টেমে মূল্যায়নের জন্য উপযুক্ত করে তোলে। বৈদ্যুতিক বৈশিষ্ট্য, লোড সীমা, এবং সংযোগের প্রয়োজনীয়তা কমিশন করার আগে নিয়ামক ডকুমেন্টেশনের বিরুদ্ধে পরীক্ষা করা উচিত।

সাধারণ শিল্প অ্যাপ্লিকেশন

সেন্সরটিকে শিল্প সরঞ্জামগুলিতে সামঞ্জস্যপূর্ণ তরল পর্যবেক্ষণ কাজের জন্য বিবেচনা করা যেতে পারে, যদি মাঝারি এবং অপারেটিং শর্তগুলি তার প্রকাশিত সীমার মধ্যে পড়ে।

• মেশিন টুল কুল্যান্ট জলাধার:জল-ভিত্তিক কুলিং লুব্রিকেন্ট নিরীক্ষণ করুন এবং মেশিন নিয়ন্ত্রণে স্তর-সম্পর্কিত সংকেত প্রদান করুন।
• হাইড্রোলিক সরঞ্জাম:জলাধারগুলিতে সামঞ্জস্যপূর্ণ জলবাহী তেলগুলি পর্যবেক্ষণ করুন যেখানে প্রোব জ্যামিতি এবং তেলের তাপমাত্রা নির্দিষ্টকরণগুলি পূরণ করে৷
• শিল্প জল ব্যবস্থা:উপযুক্ত জলের ট্যাঙ্ক এবং সরঞ্জাম ঘেরে তরল স্তরের পরিবর্তন সনাক্ত করুন।
• লুব্রিকেশন সিস্টেম:যন্ত্রপাতিতে সামঞ্জস্যপূর্ণ লুব্রিকেন্টের জন্য সমর্থন স্তর পর্যবেক্ষণ।
• স্বয়ংক্রিয় সরঞ্জাম:একটি উপযুক্ত PLC-ভিত্তিক পর্যবেক্ষণ ব্যবস্থায় একীকরণের জন্য সুইচিং বা এনালগ সংকেত প্রদান করুন।

এগুলি উপযুক্ততার গ্যারান্টির পরিবর্তে সম্ভাব্য অ্যাপ্লিকেশন বিভাগ। LK3122 প্রতিটি তরল বা শিল্প প্রক্রিয়ার জন্য নয়। প্রস্তুতকারক দৃঢ়ভাবে পরিবাহী বা আঠালো মিডিয়া, দানাদার পদার্থ, অ্যাসিড, ক্ষার, খাদ্য প্রক্রিয়াকরণ এবং ইলেক্ট্রোপ্লেটিং অ্যাপ্লিকেশনের জন্য বিধিনিষেধ তালিকাভুক্ত করে। নির্বাচনের আগে সঠিক মাধ্যম এবং প্রক্রিয়া শর্তাবলী নিশ্চিত করুন।

ইনস্টলেশন এবং কনফিগারেশন বিবেচনা

সঠিক ইনস্টলেশন পরিমাপের নির্ভরযোগ্যতা এবং নিয়ন্ত্রণ কৌশলের কার্যকারিতার উপর সরাসরি প্রভাব ফেলে।

1. ট্যাঙ্কের জ্যামিতি পরীক্ষা করুন।যাচাই করুন যে প্রোবের দৈর্ঘ্য এবং মাউন্টিং ব্যবস্থা উপলব্ধ ইনস্টলেশন গভীরতার সাথে মানানসই।
2. সক্রিয় জোন সঠিকভাবে অবস্থান করুন।প্রয়োজনীয় পরিমাপ পয়েন্টগুলি নির্ধারণ করার সময় 53 মিমি উপরের নিষ্ক্রিয় অঞ্চল এবং 16 মিমি নিম্ন নিষ্ক্রিয় অঞ্চলের জন্য অ্যাকাউন্ট করুন।
3. মাঝারি সামঞ্জস্য নিশ্চিত করুন.প্রস্তুতকারকের সীমার বিপরীতে তরলের বৈশিষ্ট্য, অস্তরক বৈশিষ্ট্য এবং তাপমাত্রা পরীক্ষা করুন।
4. বৈদ্যুতিক সংযোগ যাচাই করুন।সাপ্লাই ভোল্টেজ, সুইচিং লজিক, এনালগ সিগন্যাল টাইপ এবং কন্ট্রোলারের সাথে লোডের প্রয়োজনীয়তা মিলিয়ে নিন।
5. পরিমাপ পরামিতি কনফিগার করুন।অপারেটিং নির্দেশাবলী অনুযায়ী প্রয়োজনীয় সুইচিং এবং রিসেট পয়েন্ট, আউটপুট আচরণ এবং অন্যান্য পরামিতি সেট করুন।
6. বাস্তব অপারেটিং অবস্থার অধীনে পরীক্ষা.মেশিনটিকে রুটিন অপারেশনে রাখার আগে প্রতিনিধি তরল স্তরে আউটপুট প্রতিক্রিয়া নিশ্চিত করুন।

ডিজিটাল যোগাযোগের জন্য, যেখানে প্রয়োজন সেখানে IO-Link মাস্টার, ডিভাইস কনফিগারেশন এবং সামঞ্জস্যপূর্ণ ডিভাইসের বিবরণ ফাইলটি যাচাই করুন।

কীভাবে ডান স্তরের সেন্সর নির্বাচন করবেন

অন্যান্য ইলেকট্রনিক স্তরের সেন্সরগুলির সাথে IFM LK3122 তুলনা করার সময়, শুধুমাত্র মূল্য বা নামমাত্র প্রোবের দৈর্ঘ্য দ্বারা একটি মডেল নির্বাচন করার পরিবর্তে সম্পূর্ণ প্রয়োগ বিবেচনা করুন৷

প্রকৌশলীদের অবশ্যই মূল্যায়ন করা উচিত যে ক্রমাগত স্তর পরিমাপ, থ্রেশহোল্ড সনাক্তকরণ, বা একটি ভিন্ন সেন্সিং নীতি সবচেয়ে উপযুক্ত কিনা। একটি জলাধারে ভাল কাজ করে এমন একটি সেন্সর অন্য মাধ্যম বা প্রক্রিয়া কনফিগারেশনের জন্য উপযুক্ত নাও হতে পারে।

রক্ষণাবেক্ষণ এবং সমস্যা সমাধান

রুটিন চেকগুলি উত্পাদন ব্যাহত করার আগে ইনস্টলেশন বা কনফিগারেশন সমস্যাগুলি সনাক্ত করতে সহায়তা করতে পারে।

• দূষণ বা শারীরিক ক্ষতির জন্য প্রোব এবং মাউন্টিং ব্যবস্থা পরিদর্শন করুন।
• সেন্সর আশানুরূপ সাড়া না দিলে সরবরাহ ভোল্টেজ এবং বৈদ্যুতিক সংযোগ যাচাই করুন।
• স্যুইচিং এবং রিসেট পয়েন্ট পরীক্ষা করুন যখন অ্যালার্ম আচরণ অভিপ্রেত নিয়ন্ত্রণ ক্রম থেকে পৃথক হয়।
• প্রত্যাশিত মানের সাথে এনালগ রিডিং তুলনা করুন এবং নিশ্চিত করুন যে PLC ইনপুট সঠিক সংকেত প্রকারের জন্য কনফিগার করা হয়েছে।
• ডিজিটাল ইন্টারফেস ব্যবহার করার সময় IO-Link যোগাযোগ এবং ডিভাইসের পরামিতি পর্যালোচনা করুন।
• পরিষ্কার করার আগে, সেটিংস পরিবর্তন করার বা পরিষেবাতে সরঞ্জাম ফিরিয়ে দেওয়ার আগে অপারেটিং নির্দেশাবলীর সাথে পরামর্শ করুন।

রক্ষণাবেক্ষণের ব্যবধানগুলি প্রকৃত অপারেটিং পরিবেশ, নিরীক্ষণ করা তরলের বৈশিষ্ট্য এবং সরঞ্জাম প্রস্তুতকারকের সুপারিশগুলির উপর ভিত্তি করে হওয়া উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. IFM LK3122 কি ধরনের সেন্সর?

IFM LK3122 হল একটি বৈদ্যুতিন ক্যাপাসিটিভ স্তরের সেন্সর যা সামঞ্জস্যপূর্ণ তরলের স্তর সনাক্ত করার জন্য ডিজাইন করা হয়েছে৷ এটি একটি কনফিগারযোগ্য সুইচিং আউটপুট, একটি এনালগ আউটপুট এবং IO-Link যোগাযোগ প্রদান করে।

2. IFM LK3122-এর সক্রিয় সেন্সিং পরিসীমা কী?

প্রোবটি 264 মিমি লম্বা, একটি 195 মিমি সক্রিয় সেন্সিং রেঞ্জ সহ। নির্দিষ্ট নিষ্ক্রিয় অঞ্চলগুলি শীর্ষে 53 মিমি এবং নীচে 16 মিমি। এই মাত্রা ইনস্টলেশন পরিকল্পনা অন্তর্ভুক্ত করা উচিত.

3. কোন তরল IFM LK3122 মনিটর করতে পারে?

এর উদ্দেশ্যযুক্ত মাধ্যমগুলির মধ্যে রয়েছে জল, জল-ভিত্তিক কুল্যান্ট, তেল, তেল-ভিত্তিক মিডিয়া এবং অনুরূপ তরল যা নির্দিষ্ট শর্ত পূরণ করে। দৃঢ়ভাবে পরিবাহী বা আঠালো মিডিয়া এবং কিছু রাসায়নিক বা শিল্প অ্যাপ্লিকেশন বাদ দেওয়া হয়। সর্বদা প্রস্তুতকারকের সামঞ্জস্যের তথ্য পরীক্ষা করুন।

4. IFM LK3122 একটি PLC এর সাথে সংযোগ করতে পারে?

হ্যাঁ, এটির সুইচিং আউটপুট, এনালগ কারেন্ট বা ভোল্টেজ আউটপুট বা IO-Link ইন্টারফেস ব্যবহার করে একটি সামঞ্জস্যপূর্ণ PLC এর সাথে একত্রিত করা যেতে পারে। নির্বাচিত পদ্ধতি PLC এর বৈদ্যুতিক ইনপুট এবং যোগাযোগ ক্ষমতার সাথে মেলে।

5. IFM LK3122 এর জন্য কোন পাওয়ার সাপ্লাই প্রয়োজন?

নির্দিষ্ট অপারেটিং ভোল্টেজ হল 18-30 V DC। ইনস্টলেশনের আগে প্রযুক্তিগত ডকুমেন্টেশন ব্যবহার করে পাওয়ার সাপ্লাই, ওয়্যারিং, আউটপুট লোড এবং সংযোগের প্রয়োজনীয়তা নিশ্চিত করুন।

6. কিভাবে ক্রেতারা অর্ডার করার আগে সঠিক মডেল যাচাই করতে পারেন?

সম্পূর্ণ মডেল উপাধি, প্রস্তুতকারকের ডকুমেন্টেশন, পণ্যের অবস্থা এবং যেকোন উপলব্ধ ট্রেসেবিলিটি তথ্য পরীক্ষা করুন। ক্রেতারা অনুরোধকৃত মডেল এবং ক্রয়ের বিশদ নিশ্চিত করতে সাহায্য করার জন্য ফ্লোটিং লাইটে তাদের আবেদনের প্রয়োজনীয়তা প্রদান করতে পারে।

উপসংহার

IFM LK3122 উপযুক্ত শিল্প পর্যবেক্ষণ অ্যাপ্লিকেশনের জন্য ক্যাপাসিটিভ তরল স্তর সনাক্তকরণ, কনফিগারযোগ্য আউটপুট ফাংশন এবং IO-Link সংযোগ প্রদান করে। এর 195 মিমি সক্রিয় সংবেদন পরিসীমা এবং সংজ্ঞায়িত অপারেটিং সীমা যত্নশীল প্রয়োগ মূল্যায়ন অপরিহার্য করে তোলে। কেনার আগে মাঝারি সামঞ্জস্যতা, ইনস্টলেশন জ্যামিতি, তাপমাত্রা এবং নিয়ামকের প্রয়োজনীয়তা যাচাই করে, প্রকৌশলীরা আরও সচেতন সেন্সর নির্বাচন করতে পারেন।
