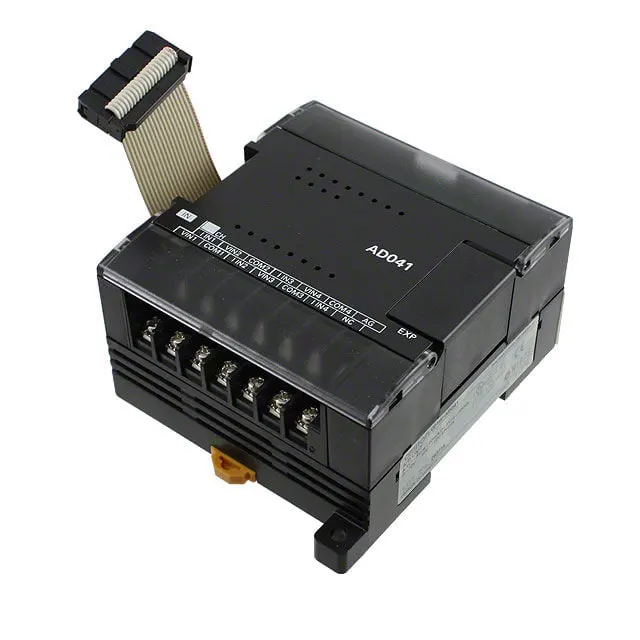

ওমরন CP1W-AD041

Omron CP1W-AD041 হল একটি 4-চ্যানেল এনালগ ইনপুট সম্প্রসারণ মডিউল যা একচেটিয়াভাবে CP1E সিরিজের প্রোগ্রামেবল লজিক কন্ট্রোলারের সাথে মিলে যায়। এটি বহিরাগত 4-20mA বর্তমান সংকেত বা 0-10V ভোল্টেজ এনালগ সংকেতকে ডিজিটাল সংকেতে রূপান্তর করতে পারে যা PLC দ্বারা স্বীকৃত হতে পারে, যাতে নিয়ন্ত্রণ ব্যবস্থা ক্রমাগত পরিবর্তনশীল শারীরিক পরামিতিগুলি সংগ্রহ এবং প্রক্রিয়া করতে পারে।

প্রতিটি চ্যানেল স্বাধীন সংকেত পরিসীমা সেটিং সমর্থন করে, যা নমনীয়ভাবে বিভিন্ন ধরনের সেন্সর এবং সাইটে কাজের অবস্থার সাথে খাপ খাইয়ে নিতে পারে। ওমরনের আসল উত্পাদন প্রযুক্তি দীর্ঘমেয়াদী ক্রমাগত অপারেশনে মডিউলটির স্থিতিশীলতার গ্যারান্টি দেয় এবং কমপ্যাক্ট আকার বৈদ্যুতিক ক্যাবিনেটে অতিরিক্ত ইনস্টলেশন স্থান গ্রহণ করবে না।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

· ইনপুট চ্যানেলের সংখ্যা:4টি বিচ্ছিন্ন এনালগ ইনপুট চ্যানেল

· সমর্থিত সংকেত প্রকার:0-10V DC ভোল্টেজ, 4-20mA DC কারেন্ট

· রেজোলিউশন:1/4000 (সম্পূর্ণ স্কেল)

· রূপান্তর গতি:প্রতি চ্যানেলে 150μs

· নির্ভুলতা:±0.3% সম্পূর্ণ স্কেল (25°C পরিবেষ্টিত তাপমাত্রা)

· পাওয়ার সাপ্লাই:হোস্ট CP1E PLC দ্বারা চালিত, কোন বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজন নেই

· ইনস্টলেশন পদ্ধতি:ওমরন ডিআইএন রেল মাউন্টিংয়ের সাথে সামঞ্জস্যপূর্ণ, সরাসরি CP1E সম্প্রসারণ বাসে ইনস্টল করা যেতে পারে

· অপারেটিং পরিবেশের তাপমাত্রা:0°C থেকে 55°C, স্টোরেজ তাপমাত্রা: -20°C থেকে 75°C

আর্দ্রতা:5% থেকে 95% RH (কোন ঘনীভবন নেই)

অনুরূপ ওমরন এনালগ ইনপুট মডিউলের তুলনা

ওমরন CP সিরিজ PLC-এর জন্য অ্যানালগ সম্প্রসারণ মডিউলগুলির বিভিন্ন বৈশিষ্ট্য সরবরাহ করে। গ্রাহকদের সঠিক পণ্য বেছে নেওয়ার সুবিধার জন্য, আমরা নিম্নরূপ তুলনা করার জন্য কয়েকটি সাধারণ মডেলের মূল পরামিতিগুলি সাজিয়েছি:

তুলনা ফলাফল থেকে, এটি দেখা যায় যে CP1W-AD041 এর আরও সুস্পষ্ট খরচ সুবিধা রয়েছে যখন আপনাকে CP1E প্ল্যাটফর্মে 3-4টি অ্যানালগ সংকেত সংগ্রহ করতে হবে।

2-চ্যানেল CP1W-AD021-এর সাথে তুলনা করে, CP1W-AD041-এর ইউনিট চ্যানেল খরচ প্রায় 15% হ্রাস পেয়েছে, যা মাঝারি আকারের নিয়ন্ত্রণ ব্যবস্থার প্রয়োগের জন্য আরও উপযুক্ত।

CJ সিরিজের উচ্চ-নির্ভুলতা মডিউলগুলির বিপরীতে, CP1W-AD041 সাধারণ শিল্প নিয়ন্ত্রণের জন্য স্থাপন করা হয়েছে, এবং এর নির্ভুলতা হালকা শিল্প, প্যাকেজিং, জল চিকিত্সা এবং অন্যান্য শিল্পের সনাক্তকরণের বেশিরভাগ প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করতে পারে এবং দাম উচ্চ-সম্পদ মডিউলগুলির মাত্র 1/3।

প্রস্তাবিত মিল সমাধান

1. PLC হোস্টের সাথে মিলে যাওয়া

CP1W-AD041 বিশেষভাবে Omron CP1E সিরিজ PLC-এর জন্য তৈরি করা হয়েছে, যা সরাসরি CP1E N সিরিজ, E সিরিজ এবং S সিরিজ হোস্টগুলিতে প্রসারিত করা যেতে পারে।

একটি CP1E হোস্ট CP1W-AD041 সহ 3টি CP1W সম্প্রসারণ মডিউল পর্যন্ত সংযোগ করতে পারে, অর্থাৎ, 12টি পর্যন্ত অ্যানালগ ইনপুট চ্যানেল প্রসারিত করা যেতে পারে, যা বেশিরভাগ ছোট এবং মাঝারি আকারের অটোমেশন সরঞ্জামগুলির সংকেত অধিগ্রহণের প্রয়োজনীয়তা পূরণ করতে পারে।

আপনি যদি CP1H বা CP1L সিরিজের পুরোনো হোস্ট ব্যবহার করেন, তাহলে এই মডেলটিও সামঞ্জস্যপূর্ণ, তবে কেনার আগে আপনাকে হোস্টের ফার্মওয়্যার সংস্করণ নিশ্চিত করতে হবে।

আপনার যদি 12টির বেশি চ্যানেল প্রসারিত করার প্রয়োজন হয়, তাহলে আমরা সুপারিশ করি যে আপনি উচ্চ ক্ষমতা সহ CP1E-N60 হোস্টের সাথে মেলে, যা চাহিদা মেটাতে আরও সম্প্রসারণ মডিউল সমর্থন করতে পারে।

2. অন্যান্য সম্প্রসারণ মডিউলের সাথে মিলে যাওয়া

বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতি অনুযায়ী, আমরা নিম্নলিখিত সাধারণ মিলিত সমন্বয় প্রদান করি:

· ছোট তাপমাত্রা এবং চাপ সনাক্তকরণ ব্যবস্থা: CP1E-N20 + 1 x CP1W-AD041 + 1 x তাপমাত্রা সেন্সর + 1 x চাপ সেন্সর, এই সংমিশ্রণটি একই সময়ে 2 তাপমাত্রা সংকেত এবং 2 টি চাপ সংকেত সংগ্রহ করতে পারে, খরচ $ 300 এর মধ্যে নিয়ন্ত্রিত হয়, যা ছোট শিল্প পরীক্ষার সরঞ্জামগুলির জন্য খুব উপযুক্ত।

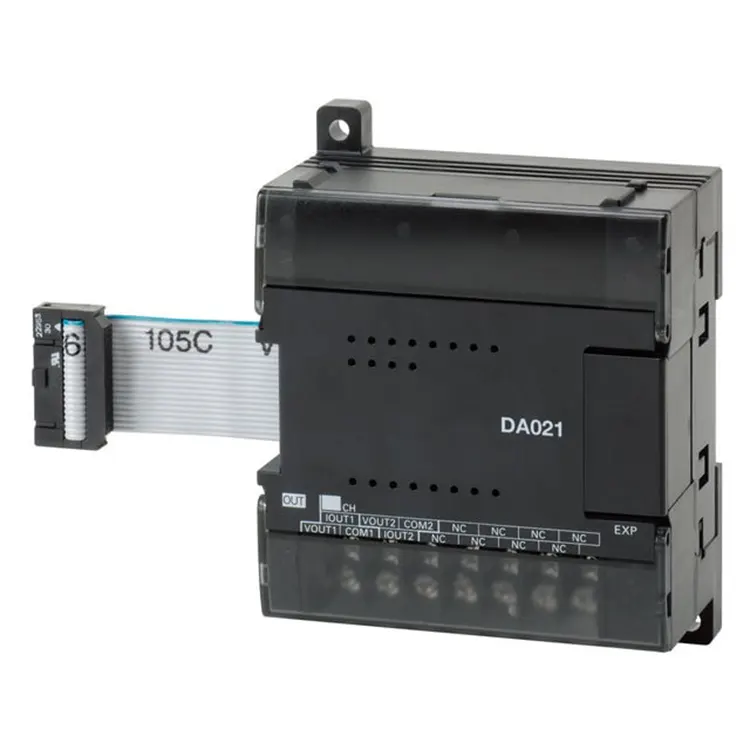

· মাল্টি-চ্যানেল লিকুইড লেভেল কন্ট্রোল সিস্টেম: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8টি তরল স্তরের ইনপুট সংকেত, 2টি অ্যানালগ আউটপুট সমন্বয় সংকেত, 4টি স্টোরেজ ট্যাঙ্কের স্বয়ংক্রিয় তরল স্তরের সমন্বয় উপলব্ধি করতে পারে, যা ছোট জল চিকিত্সা এবং খাদ্য প্রক্রিয়াকরণ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

· মাল্টি-অক্ষ বৈদ্যুতিন সংকেতের মেরু বদল গতি অর্জন: CP1E-N30 + 1 x CP1W-AD041 + 4 x ফ্রিকোয়েন্সি রূপান্তরকারী অ্যানালগ আউটপুট সহ, রিয়েল টাইমে 4 ইনভার্টারের আউটপুট ফ্রিকোয়েন্সি এবং বর্তমান সংকেত সংগ্রহ করে, কনভেয়িং সিস্টেমের কেন্দ্রীভূত পর্যবেক্ষণ উপলব্ধি করে, যা কার্যকরভাবে সরঞ্জামের অপারেশন স্থায়িত্ব উন্নত করতে পারে।

3. সেন্সর অভিযোজন

CP1W-AD041 একই সময়ে 0-10V ভোল্টেজ আউটপুট এবং 4-20mA বর্তমান আউটপুট সেন্সর সমর্থন করে, বাজারে সবচেয়ে সাধারণ শিল্প সেন্সরগুলি অতিরিক্ত রূপান্তর মডিউল ছাড়াই সরাসরি সংযুক্ত হতে পারে, যার মধ্যে চাপ ট্রান্সমিটার, তাপমাত্রা ট্রান্সমিটার, অতিস্বনক স্তরের সেন্সর, প্রবাহ সেন্সর, ডিসপ্লেস সেন্সর ইত্যাদি।

যদি আপনার সেন্সর একটি ভিন্ন সংকেত পরিসীমা আউটপুট করে, তাহলে আপনি মানিয়ে নেওয়ার জন্য PLC প্রোগ্রামের মাধ্যমে পরিসরটি সামঞ্জস্য করতে পারেন, যার উচ্চ নমনীয়তা রয়েছে।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

হালকা শিল্প প্যাকেজিং সরঞ্জাম:প্যাকেজিং ফিল্মের চাপ এবং সিলিং অংশের তাপমাত্রা সংগ্রহ করুন, প্যাকেজিং গুণমান নিশ্চিত করতে রিয়েল টাইমে পরামিতিগুলি সামঞ্জস্য করুন

· জল চিকিত্সা ব্যবস্থা:জলের ট্যাঙ্কের তরল স্তর, পাইপলাইনের প্রবাহ এবং PH মান সংগ্রহ করুন এবং জলের পাম্পের স্বয়ংক্রিয় শুরু এবং স্টপ উপলব্ধি করুন

· ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা:ট্রান্সমিটার দ্বারা তাপমাত্রা সংকেত আউটপুট সংগ্রহ করুন এবং হিটিং পাওয়ার সামঞ্জস্য করতে ম্যাচিং এনালগ আউটপুট মডিউলের মাধ্যমে নিয়ন্ত্রণ সংকেত আউটপুট করুন

টেক্সটাইল যন্ত্রপাতি:সুতার টান সংকেত সংগ্রহ করুন, টেনশনের স্থিতিশীলতা বজায় রাখতে ফিডিং রোলারের গতি সামঞ্জস্য করুন

· স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম:দক্ষতা উন্নত করতে ম্যানুয়াল পরীক্ষার পরিবর্তে ডেটা রেকর্ডিং এবং রায়ের জন্য পরীক্ষার বেঞ্চ থেকে একাধিক অ্যানালগ সংকেত সংগ্রহ করুন

বিক্রয়োত্তর পরিষেবা সমর্থন

ফ্লোটিং লাইট অটোমেশন দ্বারা বিক্রি হওয়া সমস্ত Omron CP1W-AD041 মডিউল 12 মাসের বিক্রয়োত্তর ওয়ারেন্টি পরিষেবা প্রদান করে। ওয়ারেন্টি সময়কালে, যদি কোনো অ-মানব-ক্ষতি মানের সমস্যা থাকে, আমরা বিনামূল্যে প্রতিস্থাপন বা সম্পূর্ণ ফেরত প্রদান করব।

আমাদের পেশাদার প্রযুক্তি প্রকৌশলী রয়েছে যারা আপনাকে বিনামূল্যে প্রযুক্তিগত পরামর্শ প্রদান করতে পারে, যার মধ্যে তারের নির্দেশিকা, প্রোগ্রাম সেটিং এবং অন্যান্য সম্পর্কিত প্রশ্ন রয়েছে।

বাল্ক অর্ডারের জন্য, আমরা অতিরিক্ত বাল্ক ডিসকাউন্ট প্রদান করতে পারি, এবং নির্দিষ্ট পছন্দের নীতিগুলি আলোচনার জন্য আমাদের বিক্রয় কর্মীদের দ্বারা যোগাযোগ করা যেতে পারে।

সরবরাহ ক্ষমতা এবং উত্স গ্যারান্টি

ফ্লোটিং লাইট অটোমেশন ওমরনের অফিসিয়াল অনুমোদিত পরিবেশক এবং বড় মাপের চ্যানেল সরবরাহকারীদের সাথে একটি দীর্ঘমেয়াদী স্থিতিশীল সমবায় সরবরাহ সম্পর্ক স্থাপন করেছে।

বর্তমানে, চীন এবং মার্কিন যুক্তরাষ্ট্রে আমাদের গুদামগুলিতে CP1W-AD041-এর স্পট ইনভেন্টরি 120+ ইউনিটে পৌঁছেছে, যা ছোট-ব্যাচের প্রোটোটাইপ ট্রায়াল উত্পাদন এবং সরঞ্জামগুলির সম্পূর্ণ সেটগুলির বড়-ব্যাচ সংগ্রহের চাহিদা মেটাতে পারে।

আমাদের দ্বারা বিক্রি হওয়া সমস্ত পণ্যগুলি 100% আসল নতুন পণ্য, যা ওমরন মূল কারখানার গুণমান পরিদর্শন শংসাপত্র এবং ব্যাচ যোগ্যতা শংসাপত্র প্রদান করতে পারে।

আমরা তৃতীয় পক্ষের কারখানা পরিদর্শন সমর্থন করি, যে কোনো পণ্যের মানের সমস্যা যা মূল কারখানার মান পূরণ করে না তা 12 মাসের মধ্যে নিঃশর্তভাবে ফিরিয়ে দেওয়া বা প্রতিস্থাপন করা যেতে পারে।

সরবরাহের ক্ষেত্রে, আমরা DHL, FedEx, UPS এবং অন্যান্য গ্লোবাল এক্সপ্রেস চ্যানেলগুলিকে সমর্থন করি এবং অর্থ প্রদানের 24 ঘন্টার মধ্যে অর্ডারটি প্রেরণ করা যেতে পারে এবং সাধারণ ইউরোপীয় এবং উত্তর আমেরিকা অঞ্চলে 3-7 কার্যদিবসের মধ্যে বিতরণ করা যেতে পারে।

দীর্ঘমেয়াদী সমবায় প্রকৌশল গ্রাহকদের জন্য, আনুষাঙ্গিক ঘাটতির কারণে আপনার প্রকল্পটি নির্মাণ অগ্রগতিকে প্রভাবিত করবে না তা নিশ্চিত করতে আমরা একটি রোলিং ইনভেন্টরি রিজার্ভ পরিষেবা প্রদান করতে পারি।

FAQ

প্রশ্নঃ আমি কিভাবে Omron CP1W-AD041 ইনস্টল করব?

উত্তর: CP1W-AD041 সরাসরি CPU ইউনিটের ডান দিকে বা একটি সম্প্রসারণ সংযোগকারীর মাধ্যমে পূর্ববর্তী সম্প্রসারণ ইউনিটের সাথে সংযোগ করে। ইনস্টল করতে:

1. সিপিইউ ইউনিট বা পূর্ববর্তী সম্প্রসারণ ইউনিটের সম্প্রসারণ সংযোগকারীতে মডিউলের প্রসারণ I/O সংযোগকারী কেবলটি প্লাগ করুন।

2. ডিআইএন রেলের উপর মডিউলটি সুরক্ষিত করুন।

3. যদি অতিরিক্ত সম্প্রসারণ ইউনিট প্রয়োজন হয়, মডিউলের ডানদিকে সম্প্রসারণ সংযোগকারীর মাধ্যমে আরও সম্প্রসারণ সম্ভব।

দ্রষ্টব্য: সম্প্রসারণ I/O সংযোগকারী তারটি স্থায়ীভাবে মডিউলের সাথে সংযুক্ত এবং সরানো যাবে না। স্থিতিশীল বিদ্যুতের কারণে সৃষ্ট ত্রুটি রোধ করতে অপারেশন চলাকালীন তারকে স্পর্শ করবেন না।

প্রশ্ন: CP1W-AD041 কি গড় সমর্থন করে?

উত্তর: হ্যাঁ, এটা করে। ইনপুট পরিসর সেটিংসের মধ্যে প্রতিটি চ্যানেলের জন্য গড় সক্ষম বা অক্ষম করা যেতে পারে।

যখন গড় সক্ষম করা হয়, তখন মডিউল একাধিক নমুনার গড় মান আউটপুট করে, যা সিগন্যালের শব্দ দমন করতে সাহায্য করে।

প্রশ্ন: CP1W-AD041 কি ওয়্যার-ব্রেক সনাক্তকরণ সমর্থন করে?

উত্তর: হ্যাঁ, এটা করে। CP1W-AD041-এ 1-5 V এবং 4-20 mA ইনপুট রেঞ্জের জন্য ওয়্যার-ব্রেক সনাক্তকরণ বৈশিষ্ট্য রয়েছে। একটি সেন্সর সংকেত তারের বিরতি হলে মডিউল একটি অস্বাভাবিক অবস্থা সনাক্ত করতে পারে।
